剪板机如何获得欧盟CE认证

发布人:管理员    发布时间:2018-8-7    浏览次数:
 剪板机属于机械制造业基础设备之一。通常和折弯机,卷板机,液压机组成工厂基础生产设备。依据欧盟CE认证2006/42/EC机械指令要求。剪板机属于普通类机械设备。CE认证不仅是一张证书,更是一个规范的操作流程。获得正规的欧盟官方机构CE证书是开拓欧盟市场及国际市场的基本保证。如何获得剪板机CE认证,我们从以下几个方面考虑。
一、剪板机原理及功能

本机床是金属板料,剪切的一种通用设备。本机器广泛适用于汽车、机械、造船、电器、轻工及装潢行业进行金属板料的剪切成形加工。

1、机架:由钢板焊接的框形结构,具有良好的刚性,两缸固定于左右立柱上;工作台面上设有辅助刀架,便于下刀架作微量调节,工作台面上还装有送料滚球,操作轻便。

2、压料装置:由安装在机架前面支承板上的数个压料油缸组成,压料油缸进油后,压料脚在克服拉力弹簧的拉力后下压压紧板料,在完成剪切后,借助于拉力弹簧的拉力回位。压料力的大小随被剪板料厚度的增加而引起的工作压力的增大而增大。

3、前后挡料

前挡料:置于工作台面上、用标尺指示数值,以调节滑动挡块达到所需的挡料值在剪切薄钢板时使用挡料较为方便。

后挡料(见图3):装于上刀架上,随上刀架作上下摆动,后挡料的调节由0.55千瓦电动机驱动,经齿轮减速后由丝杆传动,在按下调节按钮“+(或“-)时,即可达到挡料板向前(或向后)的调节,在机动调节不能达到到所需的调节值时,可旋动手动调节轮进行手动微动,以确保所需的调节值,所以后挡料的调节是方便可靠的。

它的最大调节范围为600mm,当剪切板料长度大于后挡料最大挡料距离时,可将挡料板开至最后位置,并通过轴承与挡料脚上的斜面将挡料板抬起,即可剪切任意长度的板料。

      调节时应注意:实际挡料尺寸减去刀口间隙值等于转数器的调节值。例如:12×200×2500mm板料时,实际挡料尺寸为200mm,刀口间隙值为1.8mm,此时,转数器的调节值为200-1.8=198.2mm



4、上刀架:为一钢板焊接结构,具有良好的刚性,它以偏心套为支点,在左右油缸及氮气缸的驱动下作往复摆动而完成剪切工作行程
二、剪板机CE认证要求
      1.电气组件要求有CE标志。
      2. 电气规程参考机械电气通用要求。
      3. 机械安全要求,参考通用要求及剪板机专用标准。
      4. 产品资料要求,参考机械CE认证资料通用清单。

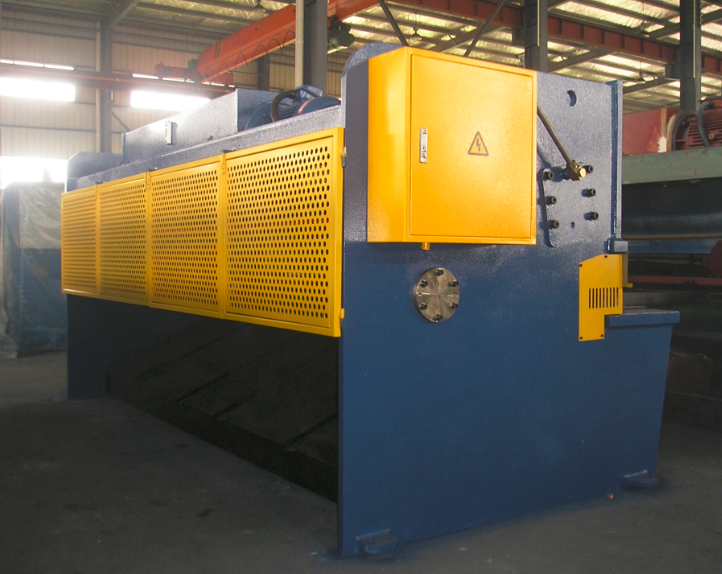

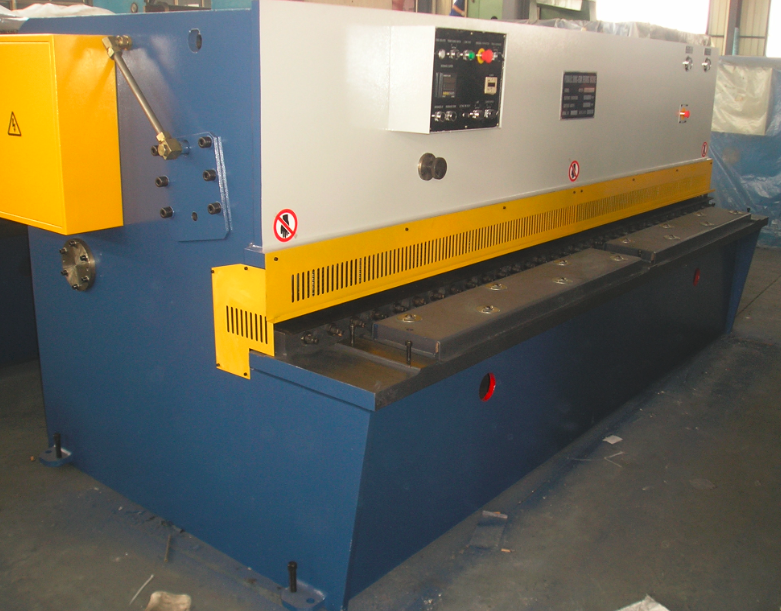

三、剪板机整改后效果展示


上海沃通是欧盟官方机构中国代表处,在机械认证领域有超过10年的经验。确保为中国企业提供专业的CE认证服务,如有疑问,欢迎来电咨询:021-3159 3918。
