1、卷板机原理

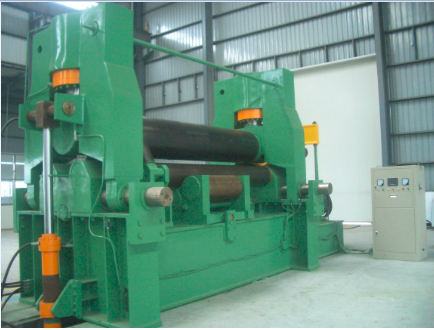

卷板机是一种利用工作辊使板料弯曲成形的设备，可以成形筒形件、锥形件等不同形状的零件，是非常重要的一种加工设备。卷板机的工作原理是通过液压力、机械力等外力的作用，使工作辊运动，从而使板材压弯或卷弯成形。根据不同形状的工作辊的旋转运动以及位置变化，可以加工出椭圆形件、弧形件、筒形件等零件。

对称式卷板机上辊在两下辊中央对称位置通过液压缸内的液压油作用于活塞作垂直升降运动，通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动，为卷制板材提供扭矩。卷板机规格平整的塑性金属板通过卷板机的三根工作辊(二根下辊、一根上辊)之间，借助上辊的下压及下辊的旋转运动，使金属板经过多道次连续弯曲（内层压缩变形，中层不变，外层拉伸变形），产生永久性的塑性变形，卷制成所需要的圆筒、锥筒或它们的一部分。该液压式三辊卷板机缺点是板材端部需借助其它设备进行预弯。该卷板机适用于卷板厚度在 50mm以上的大型卷板机，两下辊下部增加了一排固定托辊，缩短两下辊跨距，从而提高卷制工件精度及机器整体性能。

2、卷板机操作安全注意事项

1、卷板机必须有专人负责管理。

2、操作人员必须熟悉卷板机的结构性能和使用方法，经负责管理人员同意后，方可进行操作。

3、开机前要仔细检查安全装置是否完好。

4、操作时，严禁手、脚放在滚轴和传动部件及工件上。

5、工作中断后，应将离合器打至空档。

6、多人协同作业必须要有专人指挥。

7、严禁超负荷工作。

8、上辊的升降翻转轴承的倾倒复位及上辊的平衡，须在主传动停机后进行。

9、工作场地禁止乱堆工件及杂物，做到时刻保持机床及场地清洁。

10、作业完毕，应切断电源，并锁好电源箱。

3、卷板机CE认证基本要求

   1、机械安全

   2、电气安全

   3、产品的资料的完整性

上海沃通在机械认证领域有着丰富的经验，指导企业设备整改，资料整改。从根本上指导产品符合欧盟CE认证要求，如有疑问请来电咨询，我司工程师团队在机械认证领域有超过10年的历史，为企业获得欧盟官方机构CE认证提供保障。热线电话021-31593918
